[운영체제] CH8. Memory Management(3)

Paging

Process의 virtual memory를 동일한 크기의 page단위로 나눈다.

Virtual memory의 내용은 page 단위로 불연속적으로 저장된다.

일부는 backing storage에, 일부는 physical memory에 저장될 수 있다.

Physical memory를 동일한 크기의 frame으로 나누고, logical memory를 (frame과 )동일한 크기의 page로 나눈다.

주소 변환은 page table을 사용하여 logical address를 physical address으로 변환한다.

External fragmentation은 발생하지 않는다.

Internal fragmentation은 발생할 수 있다. (page frame의 크기 > 마지막 page의 크기)

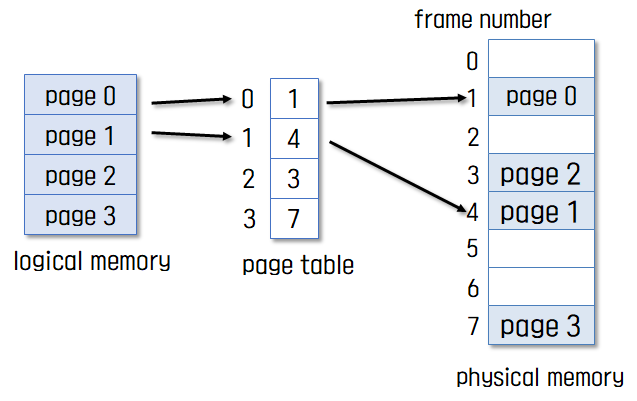

Paging 예

주소 변환을 위해 page table을 활용한다.

logical address가 테이블의 인덱스(entry)를 가리키고,

테이블의 value 값으로 physical address의 frame number 를 갖는다.

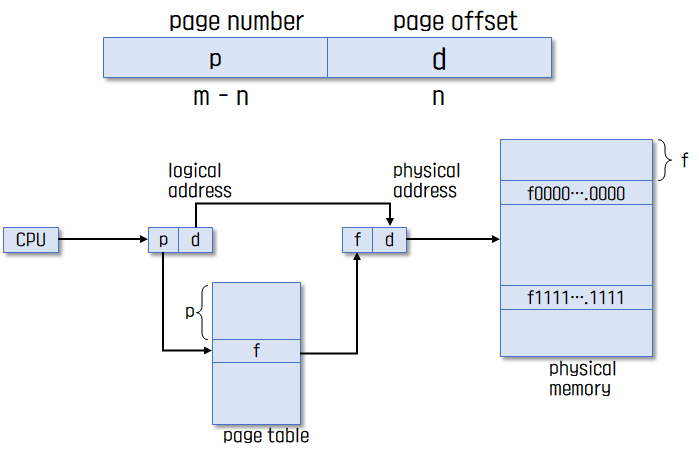

Address Translation Architecture

CPU가 다루는 logical address는

• page number(p)와
• page offset(d)로 나뉜다.

page 번호를 통해 page table에서 frame number를 가져오고,

offset을 통해 해당하는 frame에서 얼만큼 떨어져있는지, 즉 내부에서 위치가 어딘지를 알 수 있다.

---

보통 p = 20, d = 12 이다.

밑에 다시 한 번 언급하겠지만, 정리하는 겸 써본당.

32bit 주소 체계 기준 보통 페이지의 크기를 4KB로 나눈다. 즉, 한 페이지 내부에서 위치를 찾으려면 2^12만큼의 정보를 갖고 있어야 하기 때문에 12bit가 필요한 것이다.

마찬가지로 32bit 주소 체계에서의 페이지 테이블의 엔트리 하나의 크기는 32bit, 즉 4B이다. 총 4GB만큼의 정보를 갖고 있어야 하기 때문이다. 그리고 페이지 테이블 하나의 엔트리의 개수는 4GB(메모리의 크기)/4KB(페이지의 크기) = 1M개가 된다. 1M = 2^20이므로, p는 20이 필요하다.







그럼 page table은 어디에 위치하고 있을까?

기초적인 MMU는 레지스터 두 개를 이용해서 주소를 변환했다.

프로그램 하나당 매우 많은 수의 페이지로 나뉠 수 있고, 그렇게 되면 table의 크기도 매우 커질 것이다. 또한, 프로그램마다 각각 별개의 page table을 갖고 있어야 한다. CPU 내부에 레지스터를 두어 page table 정보를 저장하는 것은 현실적으로 불가능하다.

따라서 page table은 Main Memory에 상주한다.

기존의 두 개의 레지스터(base, limit)는 다음과 같은 역할을 하게 된다.

• Page-Table Base Register(PTBR) - page table의 시작 위치를 가리킨다.
• Page-Table length Register(PTLR) - 테이블의 크기를 보관한다.

메모리에 접근하려면 page table에 접근해야 하고, 이 page table 또한 메모리에 있기 때문에 결국 모든 메모리 접근 연산에는 2번의 memory access가 필요하다.

속도 향상을 위해 별도의 하드웨어를 사용한다.

Translation Look-aside Buffer(TLB)(= associative register) 라는 일종의 캐시를 사용한다.

메인 메모리와 CPU 사이에 존재한다.

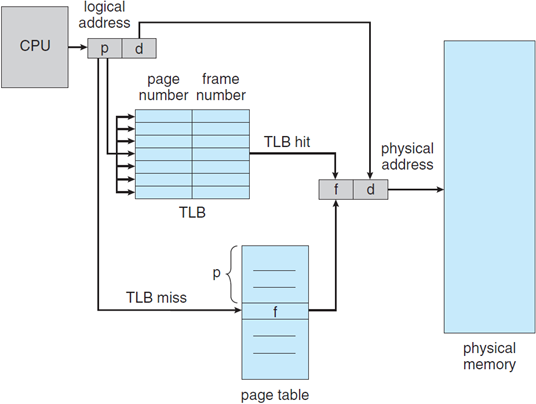

Paging Hardware with TLB

TLB는 주소 변환을 위한 캐시 메모리인 셈이다.

page table에서 빈번히 참조되는 일부 엔트리를 캐싱하고 있다.

그래서 page table에 접근하기 전에 TLB에 저장이 되어 있는지 먼저 확인하게 된다.

단, page table의 모든 내용을 담고 있지 않기 때문에 TLB에는 page number와 frame number를 가져야 한다.

또한 TLB에서 해당하는 page table의 엔트리를 찾으려면 O(n) 타임이 걸리게 된다. 따라서 parallel search가 가능한 Associative register를 활용해 탐색한다.

page table과 마찬가지로 TLB도 프로세스마다 다른 정보가 들어 있어야 하기 때문에, context switch 때 flush가 된다.





Two-Level Page Table

참고

32bit 주소 체계의 컴퓨터에서 인식할 수 있는 주소 공간은 2^32(4GB)만큼이다. 따라서 RAM이 4GB보다 큰 경우는 인식하지 못하는 것!

이 말을 반대로 말하면 2^n 각각을 구분하기 위해서는 n bit가 필요하다는 말도 된다!

현대의 컴퓨터는 address space 체계가 매우 크다.

32bit 주소 체계에서 인식할 수 있는 주소 공간은 4GB이다. 페이지의 크기를 4KB로 나누었다면 약 100만개의 페이지가 생기게 되고, 이를 위한 1M 개의 page table entry가 필요할 것이다. 그리고, 각 page entry는 4byte인데(32bit 주소 체계니깐), 그러면 프로세스당 4MB의 page table의 필요하게 된다.

하지만, 대부분의 프로그램은 4GB의 주소 공간 중 지극히 일부분만 사용하므로 page table 공간이 심하게 낭비된다.

따라서 page table 자체를 또 하나의 page로 보는 방식을 사용했다.

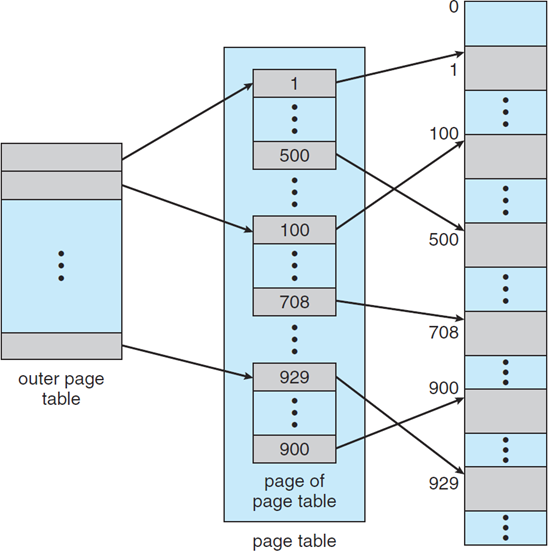

Two-Level Paging 기법에서는 inner page table과 outer page table 두 가지의 테이블이 존재한다.



Two-Level Paging의 예

logical address (page size가 4K인 32bit 체계에서)의 구성은

• 20bit의 page number 와,

• 12bit의 page offset 으로 이루어져 있다.

  Why? 페이지의 크기는 4KB(4byte x 1K)이다. 즉, 2의 12제곱 바이트.

  메모리는 바이트 단위로 주소가 매겨지기 때문에, 페이지 안에 어디에 위치해있나(몇 번째 떨어져있는 바이트인지)를 확인하기 위해서 총 12bit가 필요한 것!

Two-Level Paging 기법에서는 page table 자체가 page로 구성되기 때문에, page number는 다음과 같이 나뉜다.

(각 page table entry가 4B이므로, entry는 총 1024(1K)개가 존재한다. 이를 구분하기 위해 10bit가 필요)

• 10bit의 page number
• 10bit의 page offset

따라서, logical address는 다음과 같다.

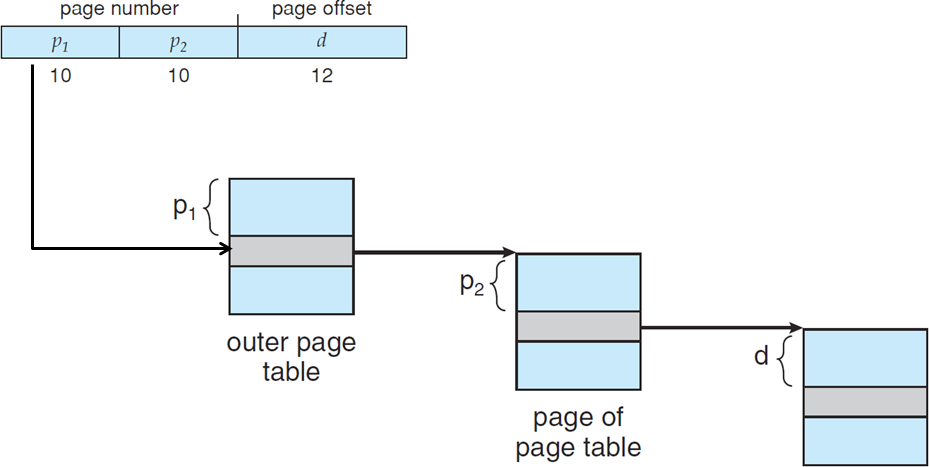

2단계 페이징에서의 주소 변환 scheme

그런데, 2단계 페이징 기법은 여전히 안쪽 페이지 테이블의 엔트리는 100만개가 필요하다.

오히려 바깥쪽 페이지 테이블이 하나 더 필요하기 때문에 1단계 페이징 기법보다 공간적으로나 시간적으로나 손해다.

-> 사용되지 않는 주소 공간에 대한 outer page table의 엔트리 값은 NULL 값을 갖는다.



Multilevel Paging and Performance

주소 공간이 더 커게 되면 다단계 페이지 테이블이 필요해진다.

각 단계의 페이지 테이블들은 메모리에 존재하기 때문에, logical address의 physical address 변환에 더 많은 메모리 액세스가 필요하다.

-> 이를 TLB를 통해 메모리 접근 시간을 줄일 수 있다.



4단계 페이지 테이블을 사용하는 경우

Q. 메모리 접근 시간이 100ns, TLB 접근 시간이 20ns이고,

TLB hit ratio가 98%라면 effective memory access time은 얼마일까?

0.98 * (100 + 20) * 0.02 * (100 * 4 + 100 + 20) = 128ns. 결과적으로 주소 변환을 위해서는 28ns 만 소요된다.





Page Protection

페이지 테이블에는 사실 frame number를 저장하는 비트말고 여러 비트가 있다.

• frame number
• valid-invalid bit
• protection bit

페이지 테이블은 인덱스를 통해 접근해야 하기 때문에 사용되지 않는 영역에 대해서도 엔트리가 생성되어야 한다.

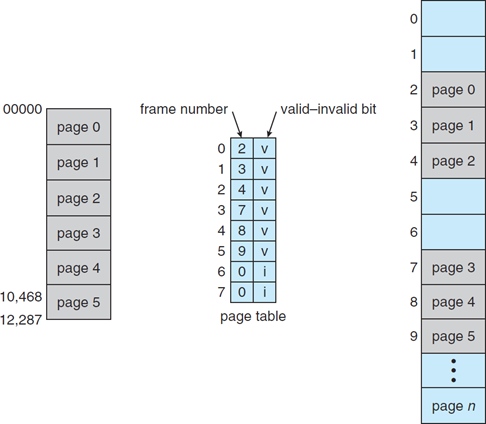

위의 그림을 보면 6, 7번 엔트리는 사용하지 않기 때문에 frame number에 0이 들어가 있다. 하지만 이게 0번째 프레임을 가리키는건지 의미없는 값인지를 확인해주기 위해서 사용하지 않는 엔트리에는 invalid로 표시한다.

즉, valid로 표시되어 있단 것은 그 페이지가 메모리에 올라와 있다는 의미이다.

invalid로 표시되어 있으면 해당 주소의 프레임에 유효한 내용이 없음을 뜻한다.

• 프로세스가 그 주소 부분을 사용하지 않는 경우
• 해당 페이지가 메모리에 올라와 있지 않고 swap area에 있는 경우

Protection bit 는 페이지에 대한 접근(연산) 권한을 가진다. (read / write / read-only)

프로세스마다 각각의 페이지 테이블을 갖고 있기 때문에 프로세스간의 Protection을 의미하는 것이 아니다.

code 영역의 경우 사용자로부터 수정을 막기 위해 read-only 권한을 부여하고,

data 영역이나 stack 영역은 수정할 수 있기 때문에 read / write 권한을 부여하는 식이다.

PTLR (Page Table Length Register) - 페이지 테이블의 사이즈를 저장하는 레지스터이다. 페이지 테이블의 크기를 각각의 프로세스가 쓰는 만큼 줄여서 다른 프로세스의 페이지에 접근하는 것을 방지한다.



Inverted Page Table

페이지 테이블은 공간에 대한 오버헤드가 매우 크다.

모든 프로세스 별로 logical address에 대응되는 모든 페이지에 대해 page table entry가 존재하고,

대응하는 페이지가 메모리에 있든 없든 페이지 테이블에는 엔트리로서 존재하기 때문이다.

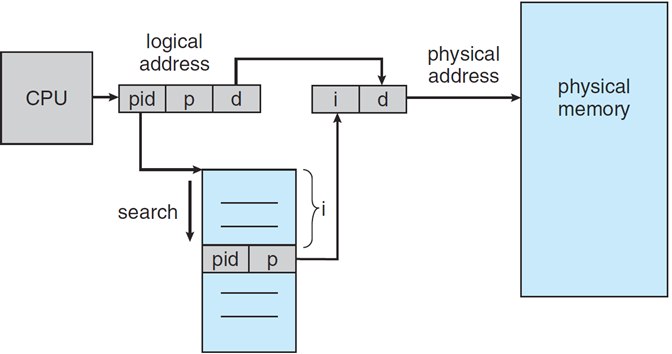

기존의 페이지를 통한 주소 변환을 반대로 생각한 개념이 바로 Inverted page table 이다.

물리적 메모리의 frame 개수만큼을 담은 페이지 테이블을 갖는다. 따라서 실제 메모리 크기만큼의 페이지 테이블만 있으면 된다.

logical address에 어느 프로세스가 사용하는 것인지 명시해주기 위해 pid 정보를 갖고 있어야 한다.

기존의 페이징 기법에서는 페이지 번호를 갖고 프레임 번호를 찾았는데,

Inverted page table 기법은 프레임 번호를 갖고 몇 번째 페이지에 있는지를 찾는다.

이 방식은 공간적인 오버헤드를 줄일 수 있는 대신, 시간적 오버헤드가 있다. 페이지 테이블 전체를 탐색해야 하기 때문이다. TLB 방식처럼 associative register를 사용해서 탐색해볼 수도 있겠다. 하지만 너무 비싸다.

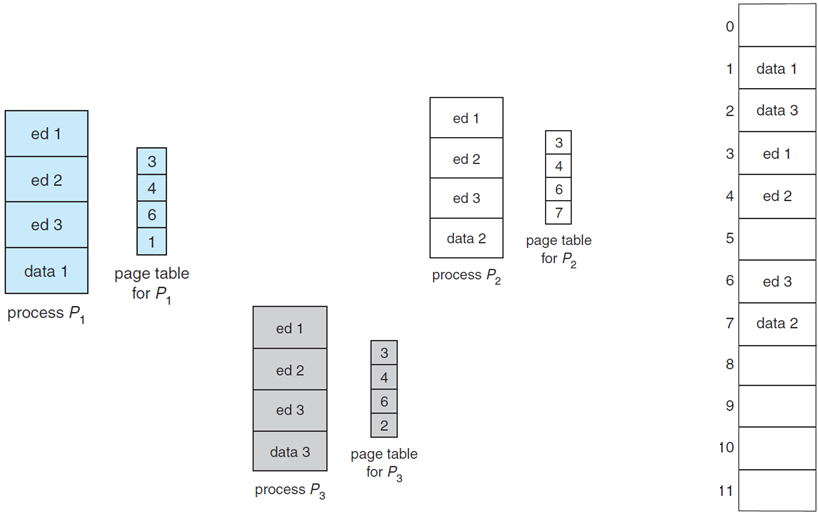

Shared Page

여러 개의 프로그램들이 똑같은 코드를 쓸 때, 코드가 들어있는 페이지의 중복을 없애보자.

동일한 내용이 들어있는 페이지(Shared code, Re-entrant code)를 모두 메모리에 올리는 것이 아니라 하나만 올리는 방식이다.

이러한 Shared-code가 있는 페이지는 반드시 read-only로 설정한다.

Shared-code는 모든 프로세스의 logical address space 에서 동일한 위치에 있어야 한다.













본 포스팅은 이화여대 반효경 교수님의 강의와 경북대 탁병철 교수님의 강의를 토대로 작성한 글입니다.
